利用の仕方について

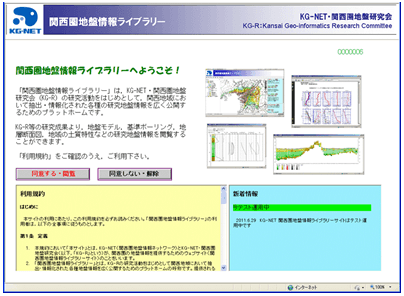

（１）関西圏地盤情報ライブラリーのページにはいります。

（２）関西圏地盤情報ライブラリーは，次の２つから構成されています。

（３）関西圏地盤情報ライブラリーの画面（レイヤー）の表示・非表示は，画面の右上にあるlegend controlで行います

• ①　legend controlはアイコンにマウスポイントを重ねると開きます
• ②　レイヤーの表示・非表示は，チェックボックスのON/OFFで行えます。チェックは，マウスを□まで移動させ，クリックをすることで行えます。。

（２）地図の操作はマウスで行います

それぞれの機能は次の通りです。

• ①　マウスのスクロールホイールで拡大縮小します
• ②　マウスのドラッグで地図を移動します
• ③　マウスの左クリックで 250mメッシュや断面線，ボーリング、研究地盤情報を選択します

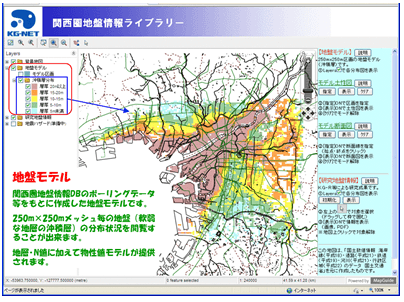

（３）モデル土性図では250ｍメッシュの平均的な地盤の状態を表示します。

表示される情報は，柱状図，N値，細粒分含有率（Fc），コンシステンシー（塑性限界ｗｐ，含水比ｗｎ，液性限界ｗL），一軸圧縮強さ（ｑｕ），圧密降伏応力（ｐｃ），圧縮指数（ｃｃ）です。
モデル土性図の表示方法は次にように行います。


• ①　沖積層厚を表示します。
• ②　メッシュを選択するとモデルの情報がポップアップします
• ③　土性図をクリックすると土性図が表示されます
• ④　表示した土性図をクリックするとテキスト情報がダウンロードされます

（４）モデル断面図は，モデル土性図の柱状図を選択した順に表示したものです。

モデル断面図の表示方法は次のように行います。

• ①　断面線指定アイコンをクリックします
• ②　断面線指定状態になるので、始点となるメッシュをクリックします。始点設定後マウスポインタの動きに合わせ仮線が表示されるので、終点をダブルクリックで設定します。
• ③　断面線の距離がポップアップされるので、横の断面線（文字）をクリックすると断面図が表示されます
• ④　もう一度断面線アイコンをクリックすると、断面線指定状態を終了します。それまで複数断面の指定も可能です


（５）基準ボーリングの表示

基準ボーリングの表示は次のように行います。

• ①　legend controlの該当する基準ボーリングをチェックし基準ボーリング位置を表示します。
• ②　表示した基準ボーリングをクリックすると基準ボーリングの情報がポップアップします
• ③　資料（文字）をクリックすると，基準ボーリングの土質工学的特性が表示されます


（６）地図に地層断線を表示して選択すると，あらかじめ作成しておいた地層断面図が表示されます。

この地層断面図は「新関西地盤」に添付されている断面図です。
地層断面図の表示は次のように行います。

• ①　legend controlの地層断面図をチェックし地層断面線を表示します
• ②　表示した地層断面線をクリックすると断面線の情報がポップアップします
• ④　資料（文字）をクリックすると地層断面図が表示されます。

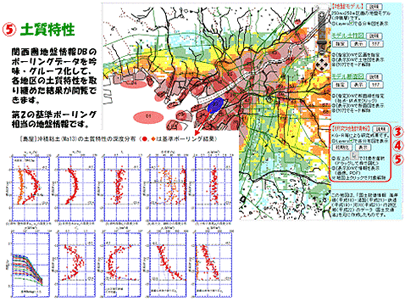

（７）地図に土質特性（Ma13，Ma12）を表示し選択すると，あらかじめ作成しておいた地区毎の土質特性が表示されます。

この土質特性は「新関西地盤―大阪平野から大阪湾―」に添付されているものに追加したものです。
土質特性の表示は次のように行います。

• ①　legend controlの該当する土質特性をチェックし土質特性エリアを表示します
• ②　表示した土質特性エリアをクリックすると、エリアの情報がポップアップします。
• ③　資料（文字）をクリックすると土質特性が表示されます。。


（８）ボーリング位置図の表示

ボーリング位置の表示は次のように行います

• ①　legend controlのボーリングをチェックしボーリング位置図を表示します
• ②　表示したボーリングをクリックすると、ボーリングの情報がポップアップします。


ライブラリー
